[デモ] ロギング設定

デモの概要

このモジュールでは、インストラクターがROSAクラスターのロギング設定方法をご紹介します。

本演習を自習している時以外、ROSAクラスターのロギング設定を実行しないで下さい。

ROSAのロギングについては、OpenShift LoggingのLokiを利用したロギングか、 Amazon CloudWatchをベースとするログ転送ソリューションの利用を推奨しています。 ROSAでのOpenShift Loggingによるロギング設定の概要は次のとおりです。

Lokiのログ保存に利用するAmazon S3を、AWS STSで利用するためのIAMロールを作成します。
Amazon S3の汎用バケットを作成します。
ROSAのOpenShiftコンソールから、OpenShift Logging OperatorやLoki Operatorなどをインストールして、ロギングとログ転送用のインスタンスを作成します。このとき、上記手順で作成したIAMロールとAmazon S3のバケットを利用するように設定します。

これらを順番に見ていきましょう。

Amazon S3をAWS STSで利用するためのIAMロール作成

AWSのコンソールまたはAWS CLIで、Amazon S3をAWS STSで利用するためのIAMロールを作成します。 IAMロール作成手順は「カスタム信頼ポリシーを使用してロールを作成する」をご参照下さい。

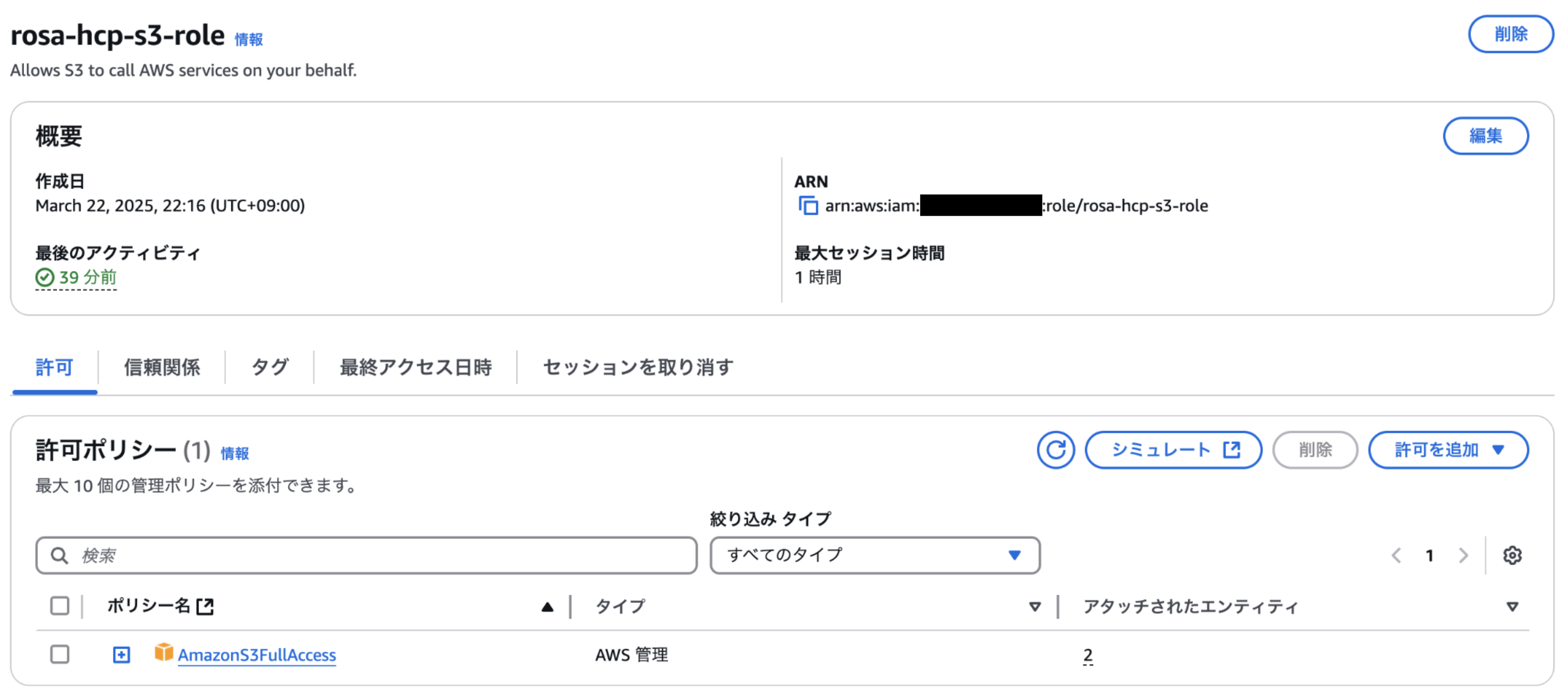

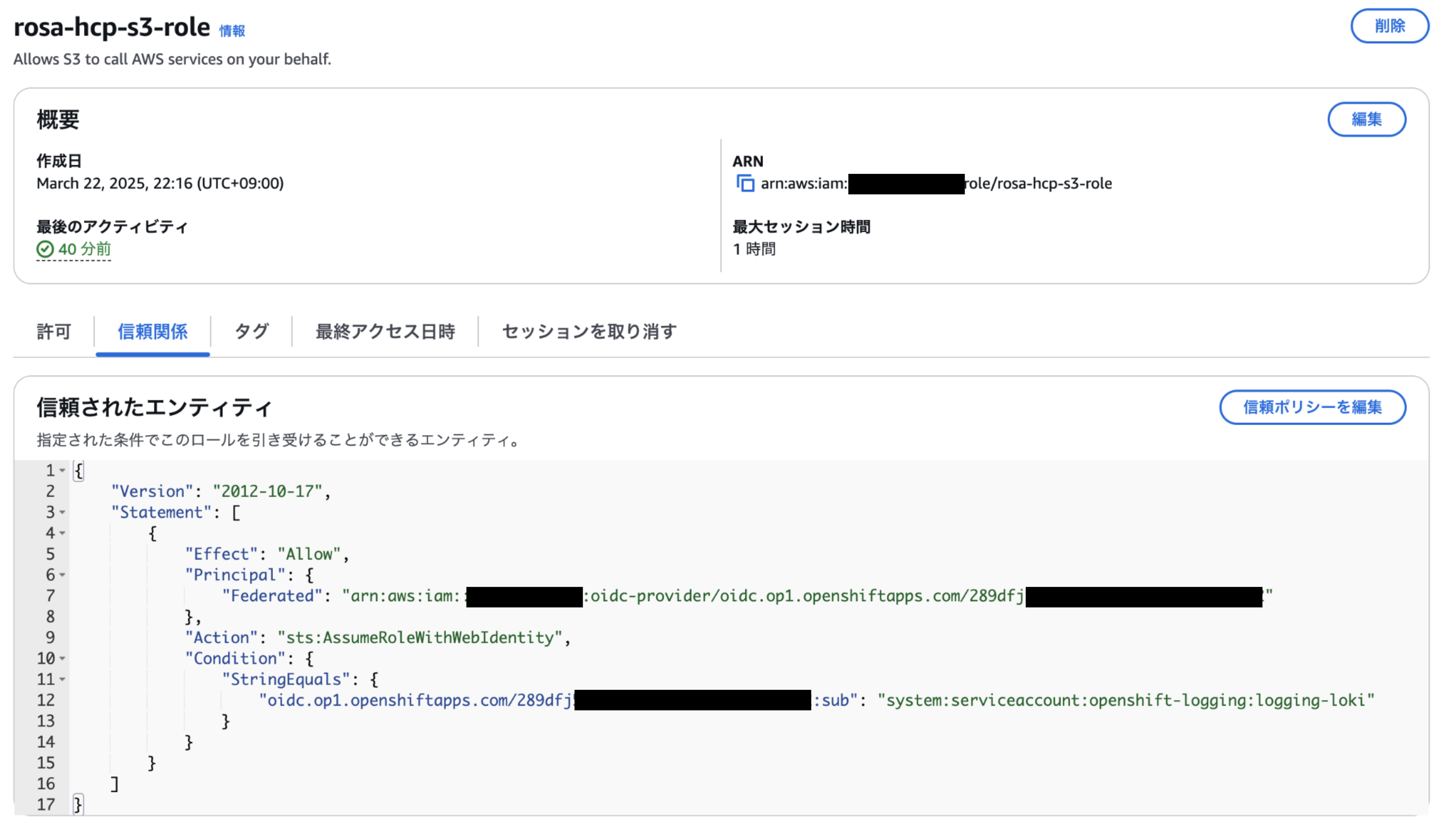

例として、下記画像のような「AmazonS3FullAccess」ポリシーを割り当てたIAMロールを作成します。

{
    "Version": "2012-10-17",
    "Statement": [
        {
            "Effect": "Allow",
            "Principal": {
                "Federated": "arn:aws:iam::<AWS_ACCOUNT_ID>:oidc-provider/<AWS_IAM_ID_PROVIDER_ID>"
            },
            "Action": "sts:AssumeRoleWithWebIdentity",
            "Condition": {
                "StringEquals": {
                    "<AWS_IAM_ID_PROVIDER_ID>:sub": "system:serviceaccount:openshift-logging:logging-loki"
                }
            }
        }
    ]
}

上記のカスタム信頼ポリシーは、特定の AWS IAM IDプロバイダーに紐づけられたOpenShiftやROSAクラスター上の openshift-logging プロジェクトにある logging-loki サービスアカウントに対して、IAMポリシーで指定されたAWSリソースへの特定の操作を許可するためのものとなります。

後述するLoki OperatorでLokiStackインスタンスを作成する際に、LokiStackインスタンスの名前と同じ名前のサービスアカウントがOpenShiftクラスターで自動作成されるようになっており、Amazon S3の利用権限をこのサービスアカウントに付与する必要があります。

ROSAの場合は rosa list oidc-provider コマンドで、ROSAクラスターに紐づいているAWS IAM IDプロバイダーが確認できるようになっています。下記のコマンドの出力結果で表示されている oidc.op1.openshiftapps.com/289dfjXXXXXX がAWS IAM IDプロバイダーのIDとなります。

$ rosa list oidc-provider
I: Fetching OIDC providers
OIDC PROVIDER ARN                                                                    Cluster ID       In Use
arn:aws:iam::<AWS_ACCOUNT_ID>:oidc-provider/oidc.op1.openshiftapps.com/289dfjXXXXXX  2el3cammYYYYYYY  Yes

ここで作成したIAMロールのARNをメモしておきます。

Amazon S3のバケット作成

AWSのコンソールまたはAWS CLIで、 Amazon S3の汎用バケットを作成します。

AWSのコンソールから汎用バケットを作成する場合、バケット名を任意の名前で指定する以外は、全てデフォルトのパラメーターのままでバケットを作成します。なお、バケットのリージョンはどこでも構いません。ROSA HCPクラスターがあるリージョンとは別のリージョンにバケットを作成することもできます。

ここで作成した汎用バケットの名前とリージョンをメモしておきます。

OpenShift Loggingに必要となるOperatorのインストール

OpenShift Loggingを利用するためのOperatorを、管理者アカウント( cluster-admin ユーザーなど)で順次インストールしていきます。

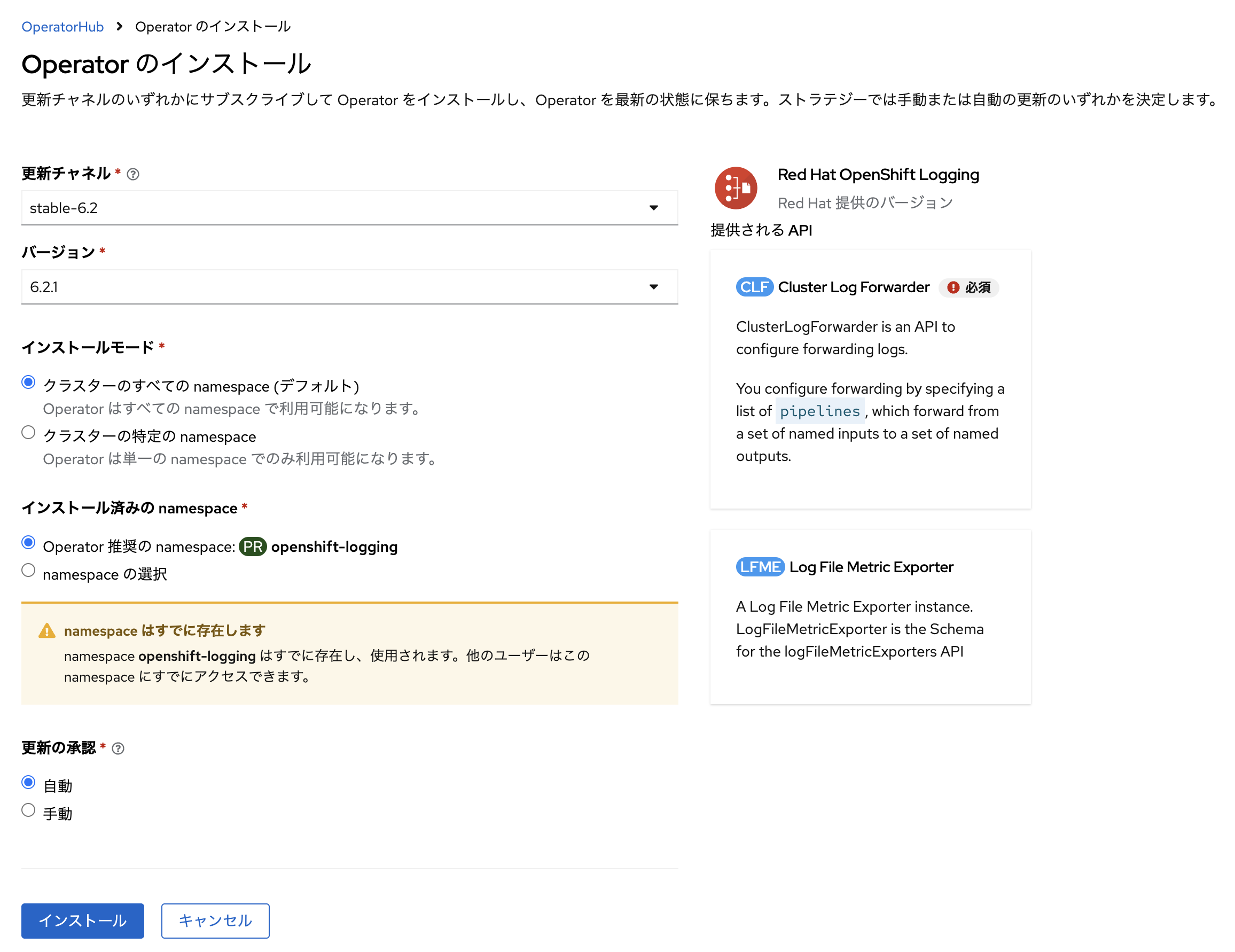

OperatorHubから「Red Hat OpenShift Logging Operator」をインストールします。インストールには、全てデフォルトのパラメータを利用します。このOperatorは、vectorでのLokiやCloudWatchへのログ転送設定に利用します。

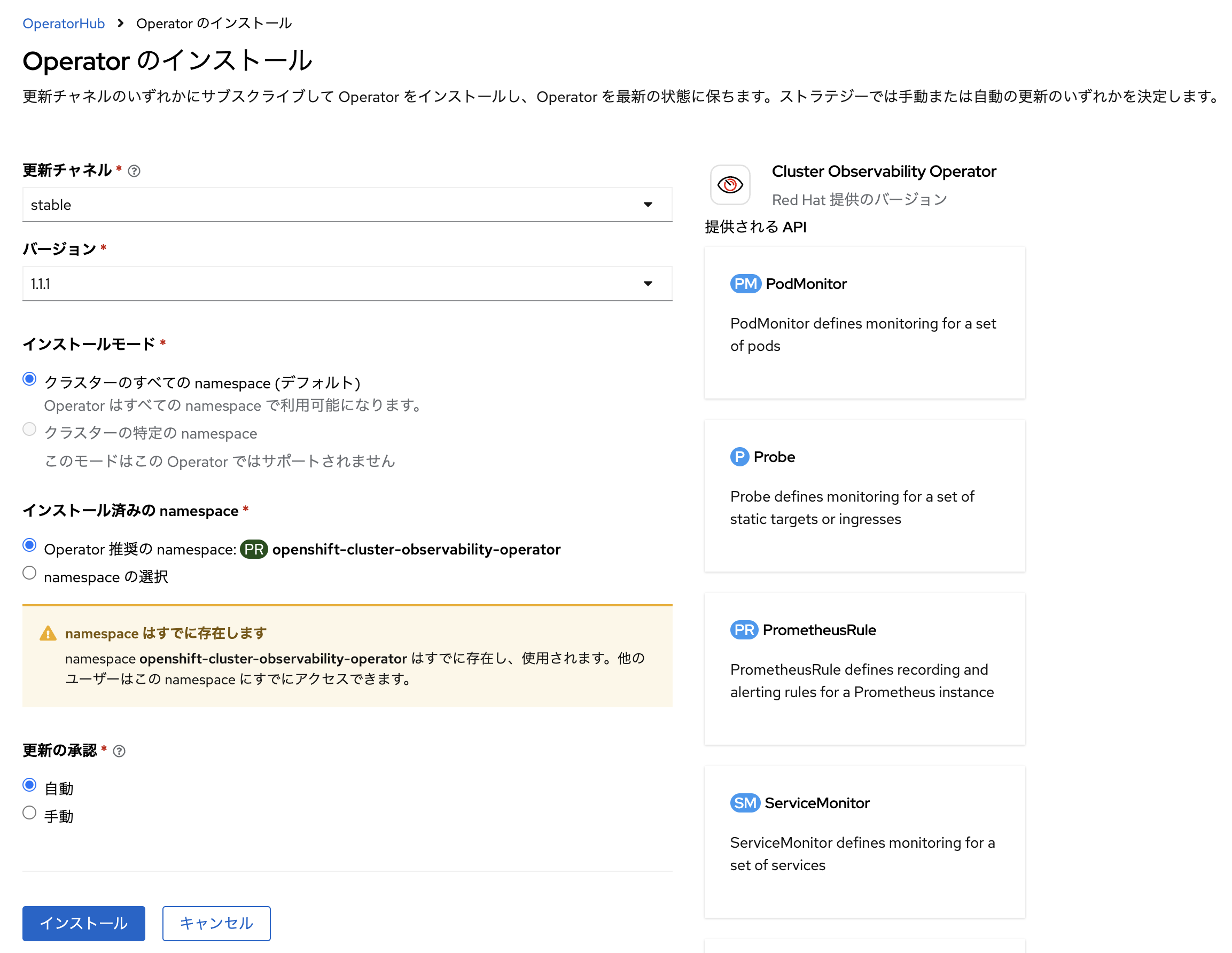

OperatorHubから「Cluster Observability Operator」をインストールします。インストールには、全てデフォルトのパラメータを利用します。このOperatorは、OpenShiftコンソールでのログ集約の表示設定に利用します。

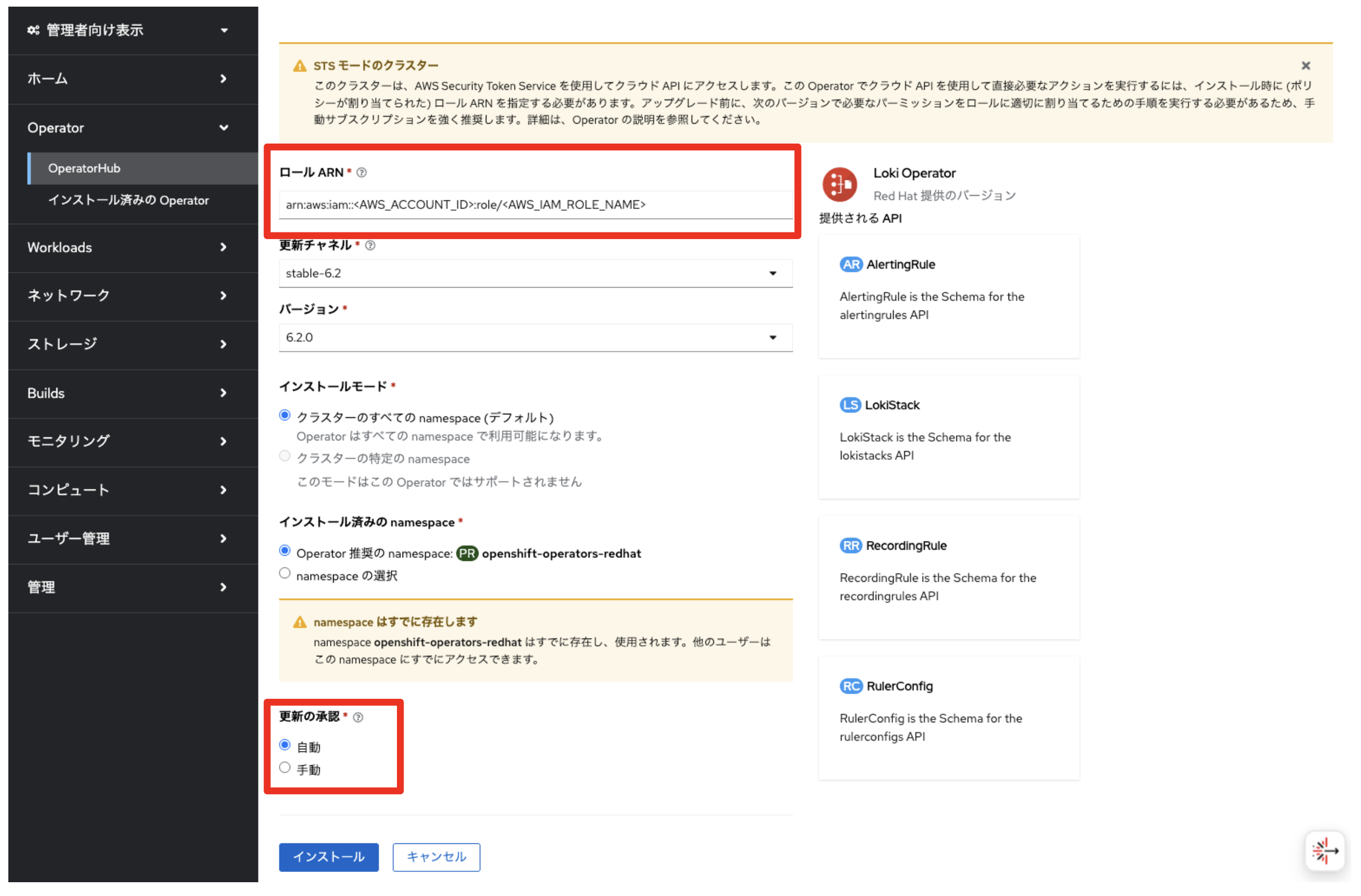

OperatorHubから「Loki Operator」をインストールします。「Community Loki Operator」ではなく、Red Hat提供の「Loki Operator」を選択してください。インストール時に「ロール ARN」で、前述の手順で作成したカスタム信頼ポリシー付きのIAMロールのARNを指定します。「更新の承認」はデフォルトは「手動」となっていますが、Operatorの自動更新を有効化したい場合は「自動」を選択してください。その他のパラメータは、全てデフォルト値を利用します。このOperatorは、Lokiのインスタンス作成に利用します。

ロギングの設定

Lokiを利用したクラスターロギングを設定します。

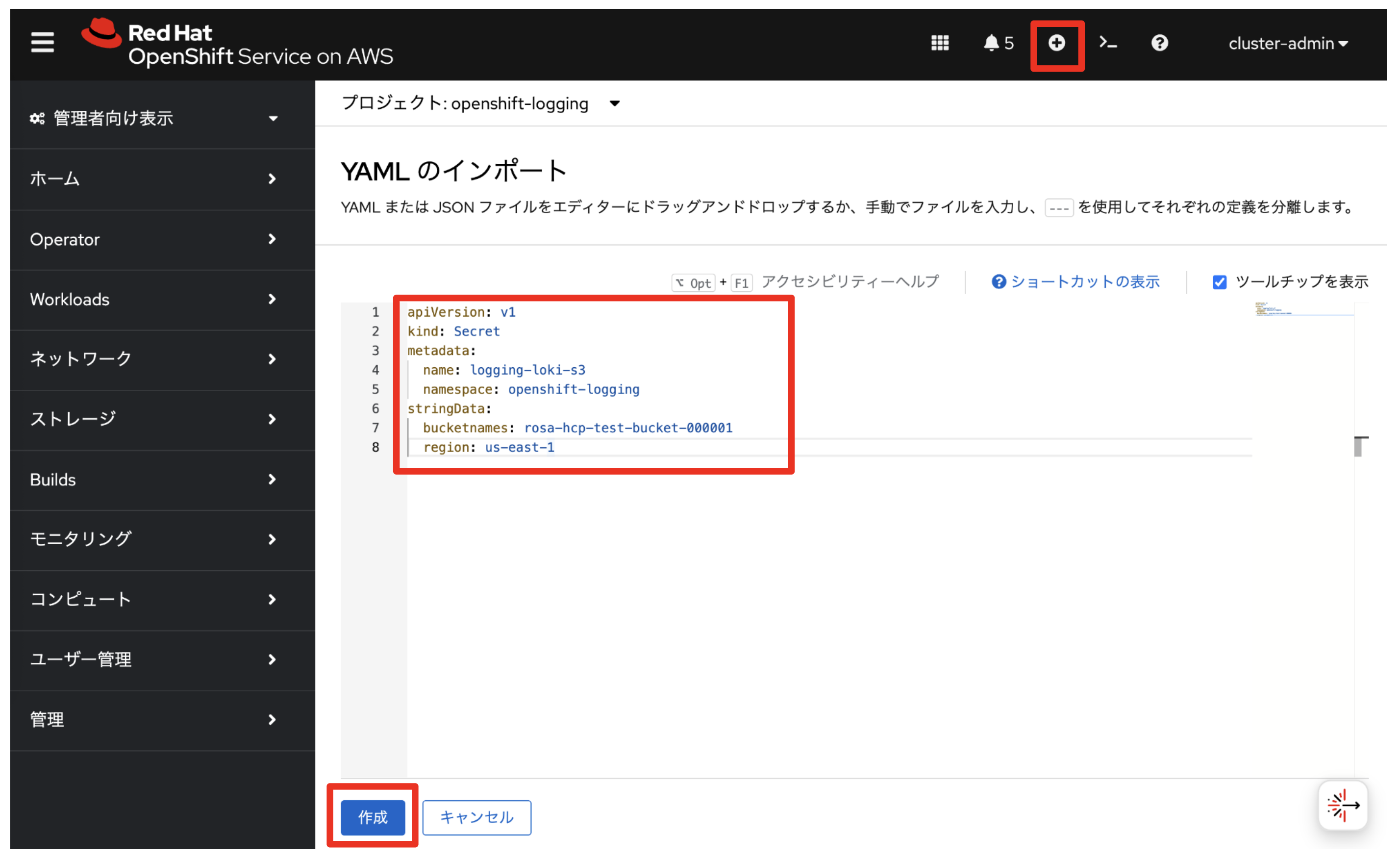

最初にLokiが利用するためのS3バケットの情報(バケット名とリージョンID)を保存したシークレットリソースを作成します。OpenShiftコンソール右上にある「+」アイコンをクリックして「YAMLのインポート」を選択し、以下を入力して「作成」をクリックします。以下の例だと、バケット名が rosa-hcp-test-bucket-000001 で、リージョンIDが us-east-1 を指定しています。

apiVersion: v1
kind: Secret
metadata:
  name: logging-loki-s3
  namespace: openshift-logging
stringData:
  bucketnames: rosa-hcp-test-bucket-000001
  region: us-east-1

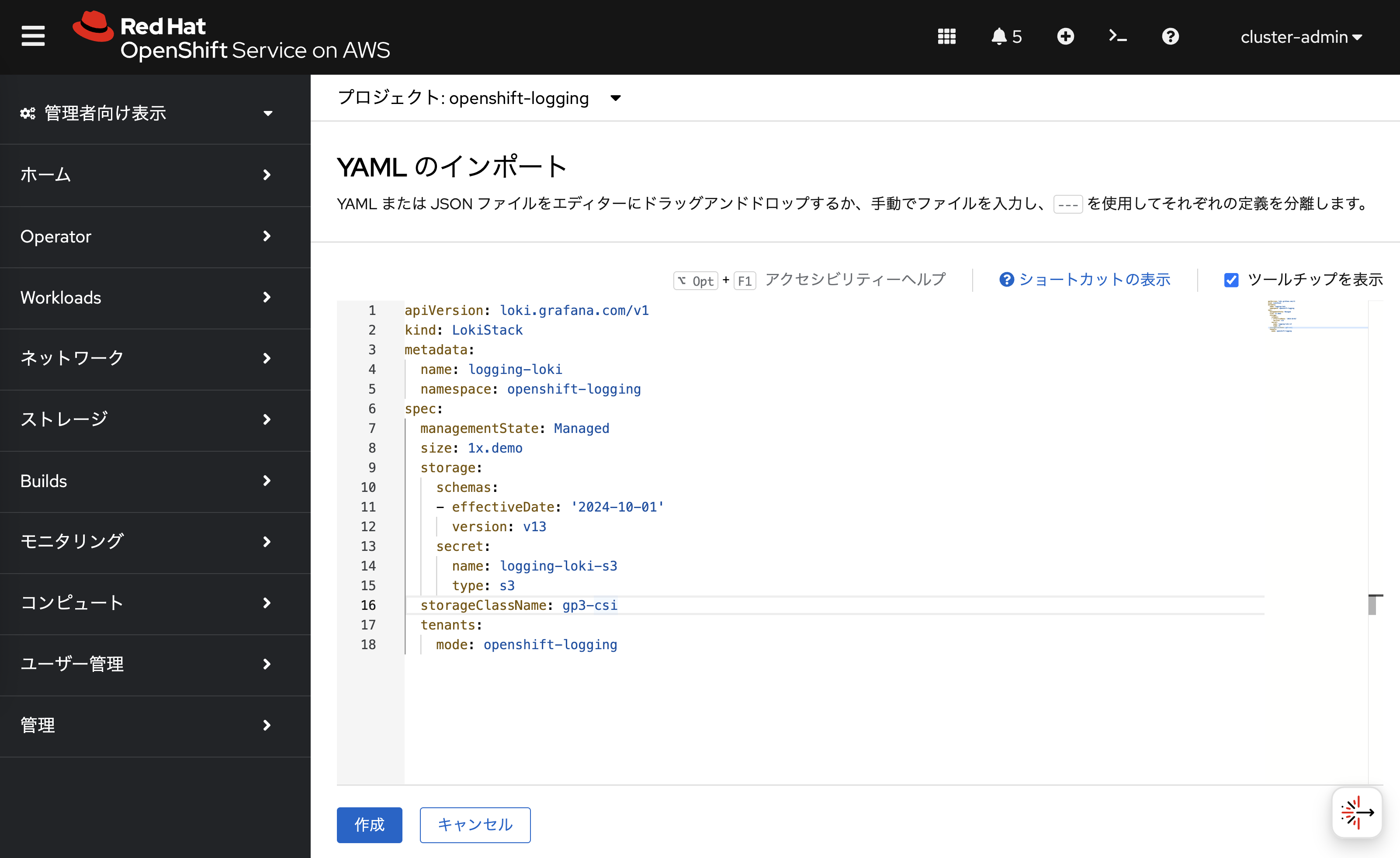

openshift-logging プロジェクトに LokiStack カスタムリソースを作成して、Loki実行に必要となるアプリケーション群を作成します。先ほどと同様に、OpenShiftコンソール右上にある「+」アイコンをクリックしてYAMLをインポートします。ここで指定するシークレット名は、先ほど作成した logging-loki-s3 となります。また、1x.demo サイズを指定することで、 LokiStackインスタンスのサイズを指定しています。

1x.demo はデモ用途なので、本番環境には利用しないでください。

apiVersion: loki.grafana.com/v1
kind: LokiStack
metadata:
  name: logging-loki
  namespace: openshift-logging
spec:
  managementState: Managed
  size: 1x.demo
  storage:
    schemas:
    - effectiveDate: '2024-10-01'
      version: v13
    secret:
      name: logging-loki-s3
      type: s3
  storageClassName: gp3-csi
  tenants:
    mode: openshift-logging

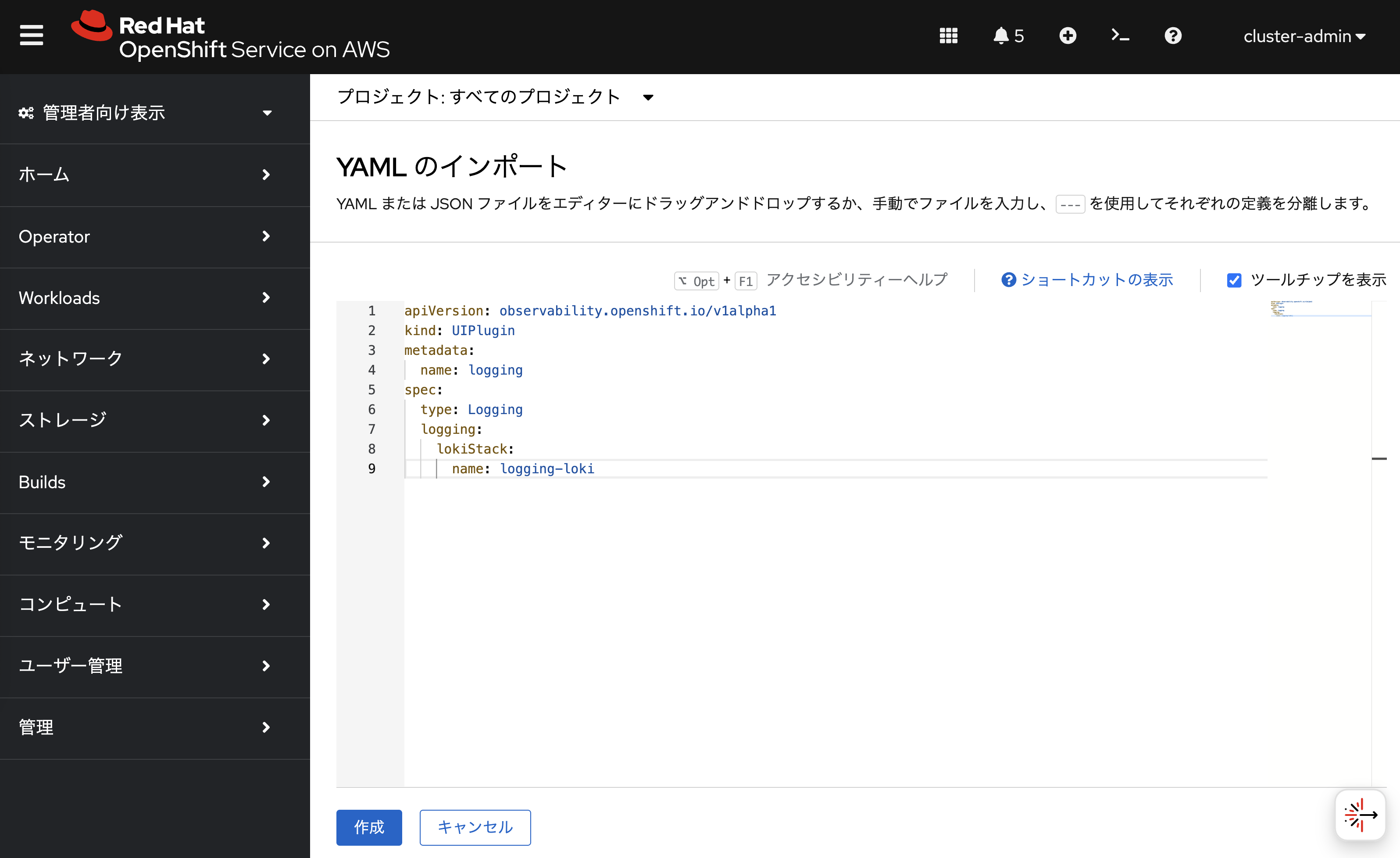

UIPlugin カスタムリソースを作成して、OpenShiftコンソールでのログ集約の表示を有効化します。ここで指定している logging-loki は、前述の手順で作成したLokiStackインスタンスの名前です。

apiVersion: observability.openshift.io/v1alpha1
kind: UIPlugin
metadata:
  name: logging
spec:
  type: Logging
  logging:
    lokiStack:
      name: logging-loki

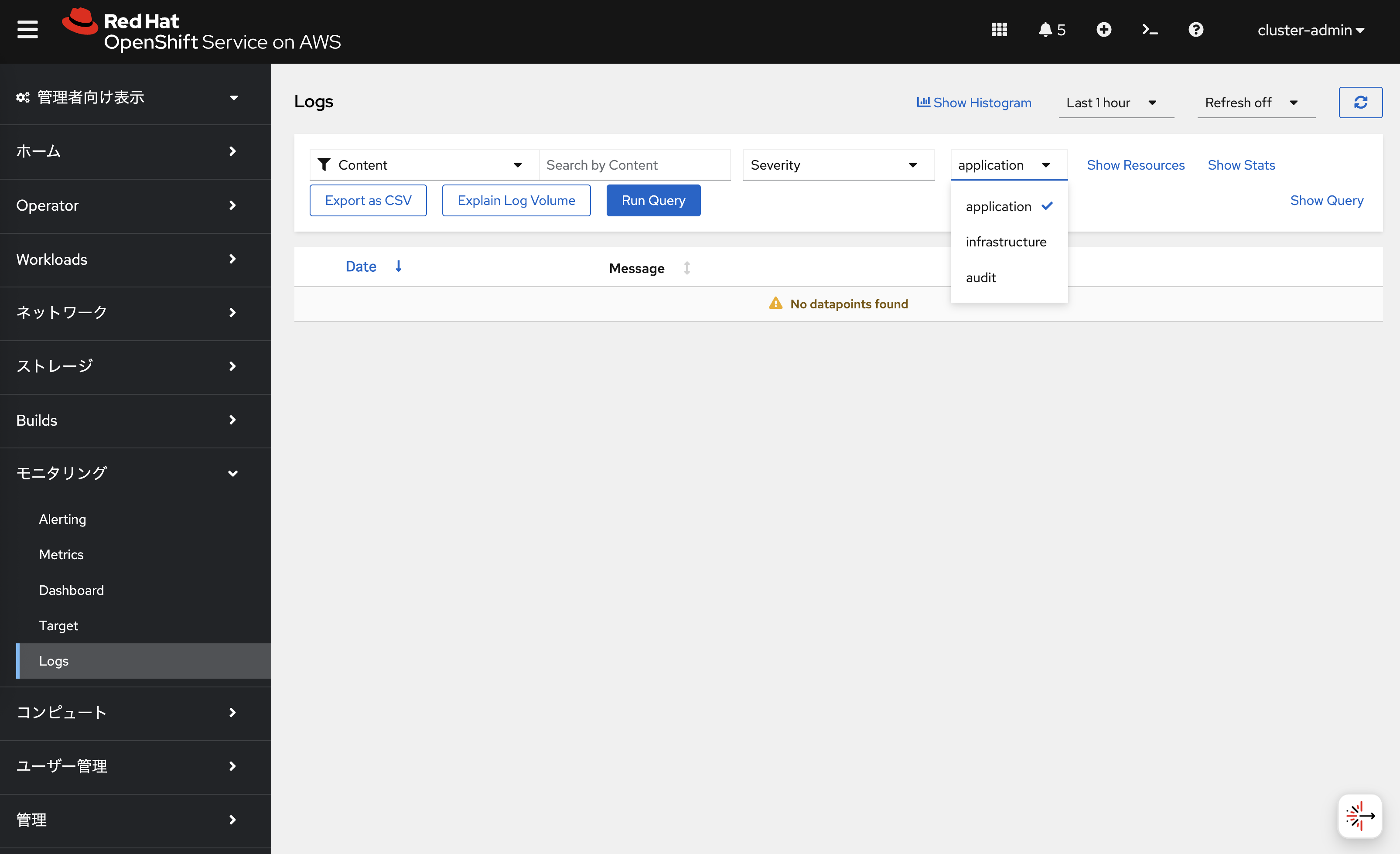

数分待ってOpenShiftコンソールを更新すると、左サイドメニューに「Logs」が表示されます。今の状態だと、vectorでのログ転送が有効化されていないため、まだ何も表示されません。

ログ転送の設定

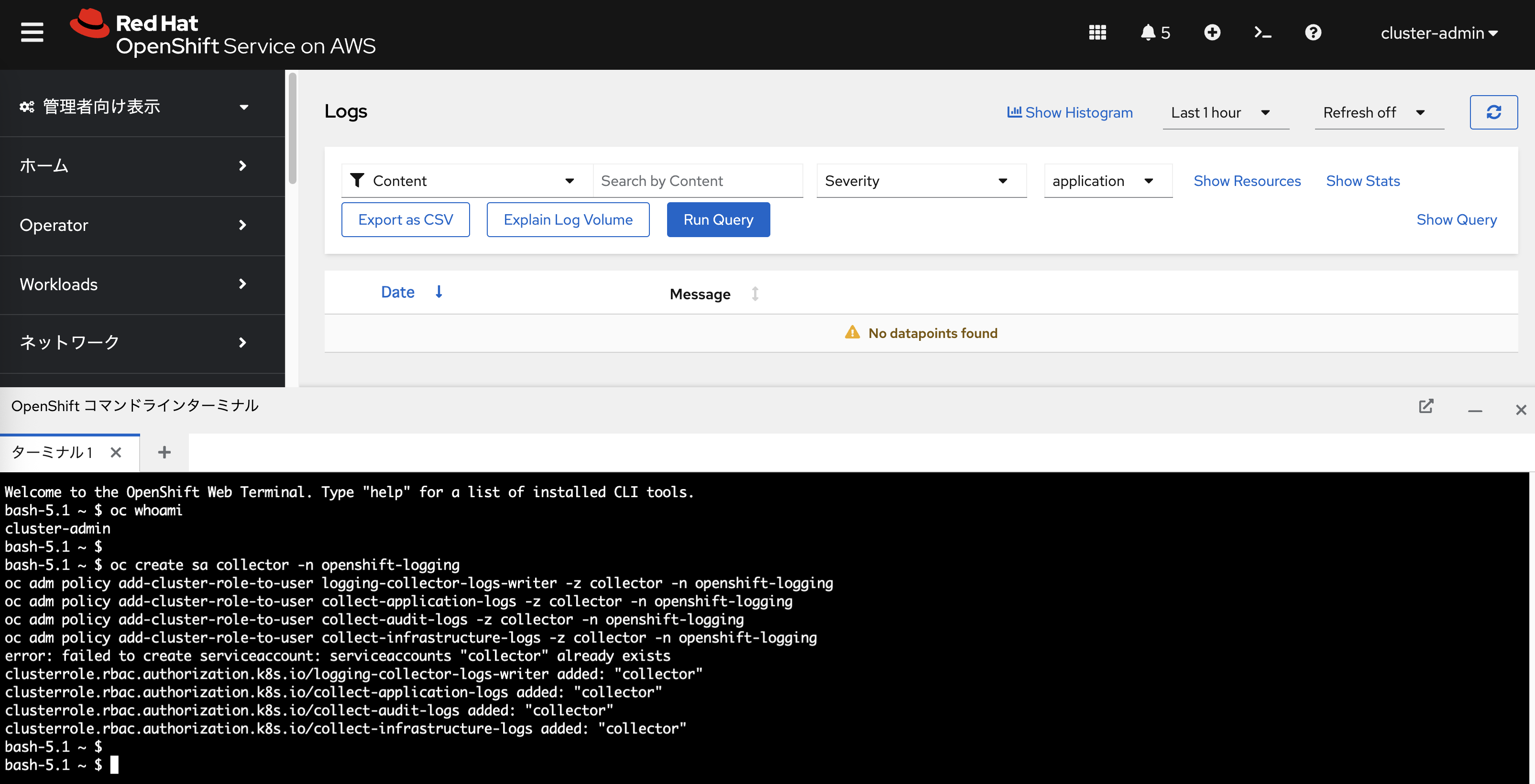

次のコマンドでログ収集用のサービスアカウント collector を作成し、LokiStackカスタムリソースへのデータ書き込み許可と、アプリケーション/インフラストラクチャー/監査ログ収集を許可する権限を付与します。

oc create sa collector -n openshift-logging
oc adm policy add-cluster-role-to-user logging-collector-logs-writer -z collector -n openshift-logging
oc adm policy add-cluster-role-to-user collect-application-logs -z collector -n openshift-logging
oc adm policy add-cluster-role-to-user collect-audit-logs -z collector -n openshift-logging
oc adm policy add-cluster-role-to-user collect-infrastructure-logs -z collector -n openshift-logging

この5つのコマンドは、管理者アカウント( cluster-admin ユーザーなど)で実行します。前の演習で紹介したOpenShiftのWeb Terminalを利用することができます。

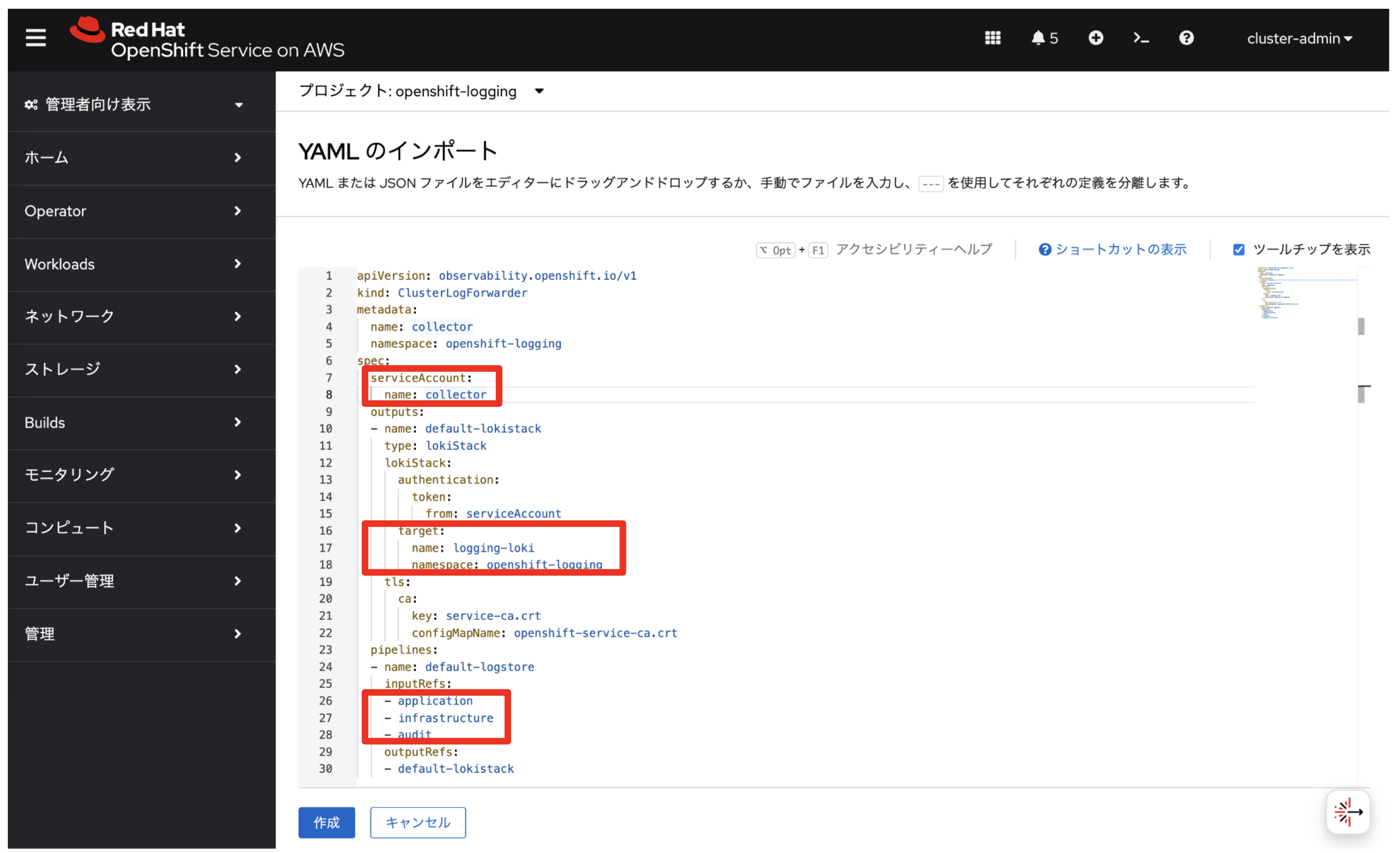

最後にvectorによるLokiStackインスタンスへのログ転送を設定します。以下のYAMLをOpenShiftコンソールからインポートします。inputRefs の箇所で、アプリケーション/インフラストラクチャー/監査の3種類のログを転送するように指定しています。また、前述の手順で作成した下記を指定しています。

サービスアカウント: collector
LokiStackインスタンス: logging-loki

apiVersion: observability.openshift.io/v1
kind: ClusterLogForwarder
metadata:
  name: collector
  namespace: openshift-logging
spec:
  serviceAccount:
    name: collector
  outputs:
  - name: default-lokistack
    type: lokiStack
    lokiStack:
      authentication:
        token:
          from: serviceAccount
      target:
        name: logging-loki
        namespace: openshift-logging
    tls:
      ca:
        key: service-ca.crt
        configMapName: openshift-service-ca.crt
  pipelines:
  - name: default-logstore
    inputRefs:
    - application
    - infrastructure
    - audit
    outputRefs:
    - default-lokistack

どの種類のログを転送するかについては、前述したYAMLの inputRefs: の項目で指定できます。

application : アプリケーションログの収集。利用者が作成したプロジェクトにデプロイされるアプリケーションのログ(stdoutとstderrに出力されるログ)を収集します。後述のインフラストラクチャー関連のログは除きます。
infrastructure : インフラストラクチャーログの収集。ROSAクラスター作成時にデフォルトで作成される openshift-* , kube-* などのプロジェクトにある、インフラストラクチャー関連のログを収集します。
audit : セキュリティ監査に関連するログの収集。ワーカーノードのノード監査システム(auditd)で生成される監査ログ(/var/log/audit/audit.log)を収集します。コントロールプレーンの監査ログは、OpenShift Logging Operatorとは別の仕組みで外部転送されており、 Red HatのSREチームによって1年間保存されます。そのため、ROSAの利用者は監査ログを保存しなくても、 Red Hatのサポートケース経由で監査ログを取得することもできます。

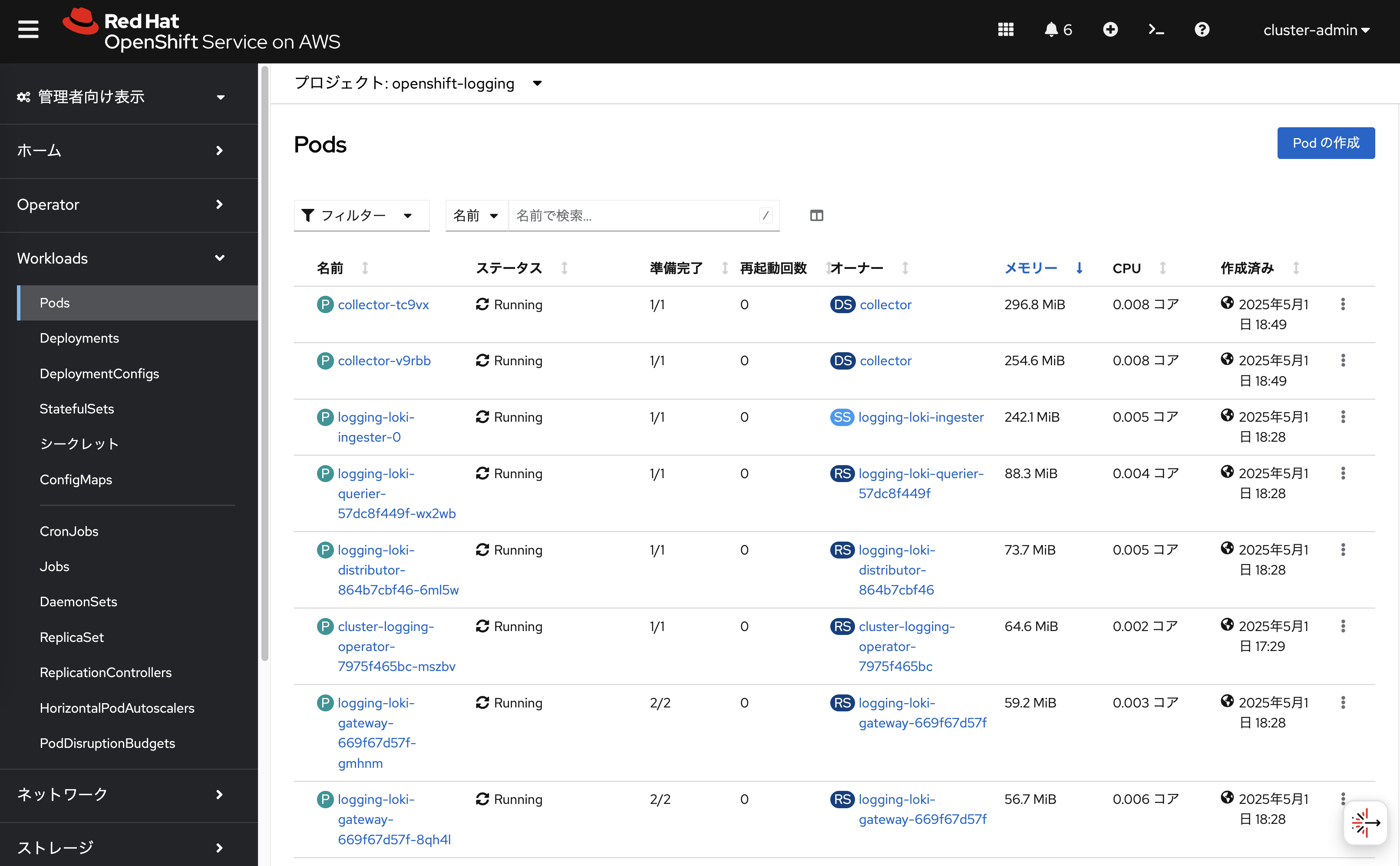

このログ転送設定によって、自動的に collector-* という名前のPod(内部ではvectorが実行)が、「openshift-logging」プロジェクトに作成されます。この collector-* Podは、全てのワーカーノードで自動的に実行されて、ワーカーノード上のログをLokiStackインスタンスに転送します。

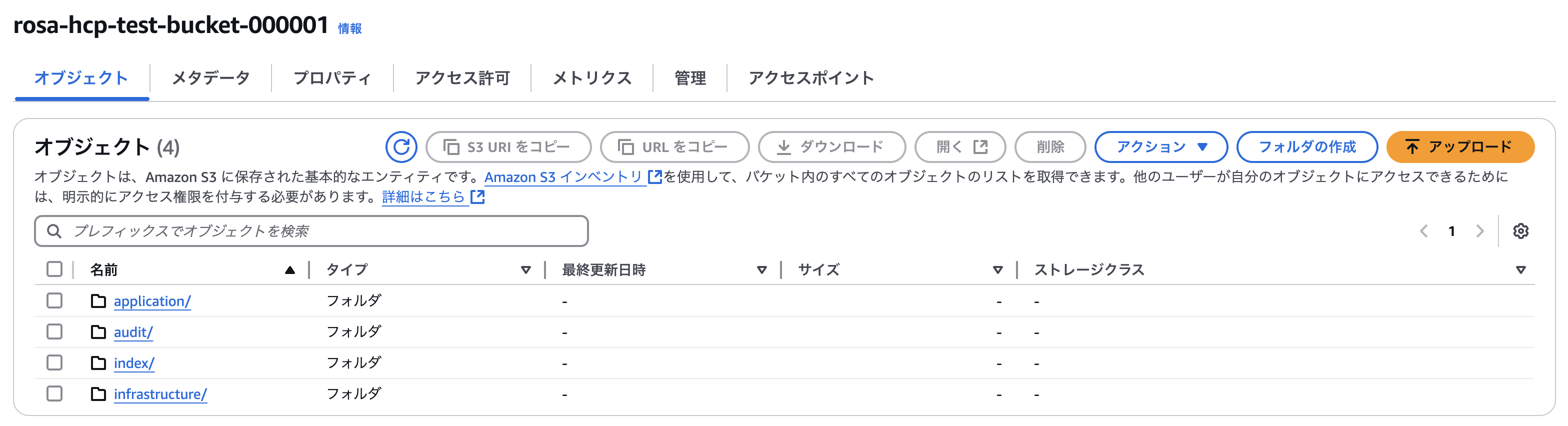

しばらく時間が経つと、LokiStackインスタンスが指定しているAmazon S3のバケットにログが保存されていることを、AWSマネジメントコンソールから確認できます。Lokiでのログは自動圧縮されて、S3のバケットに保存されます。
